Украинский проект частного дома 2B HOUSE от команды IK- architects вошел в тройку финалистов конкурса Active House на Active House Days in Ukraine 2019.
Второй Active House Days in Ukraine проходил со Львове в Центре Шептицкого 13-14 июля 2019.
Архитектор проекта Екатерина Яровая рассказала об особенностях проекта:

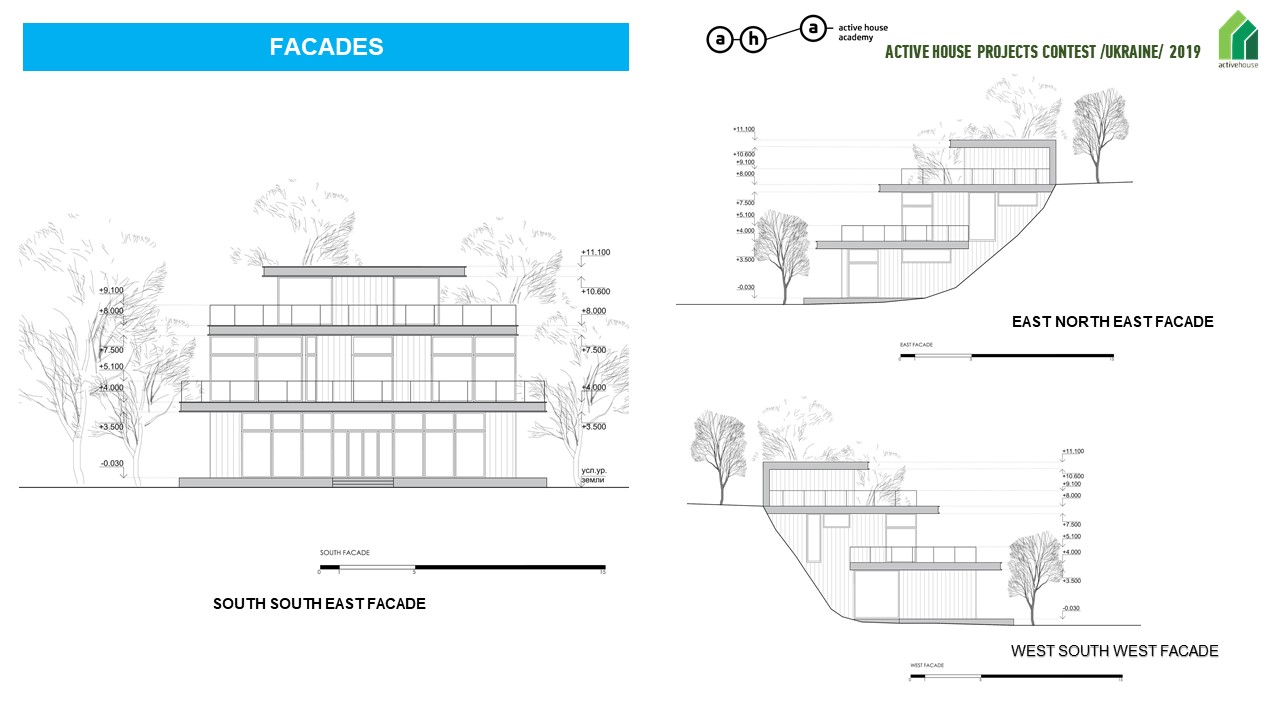

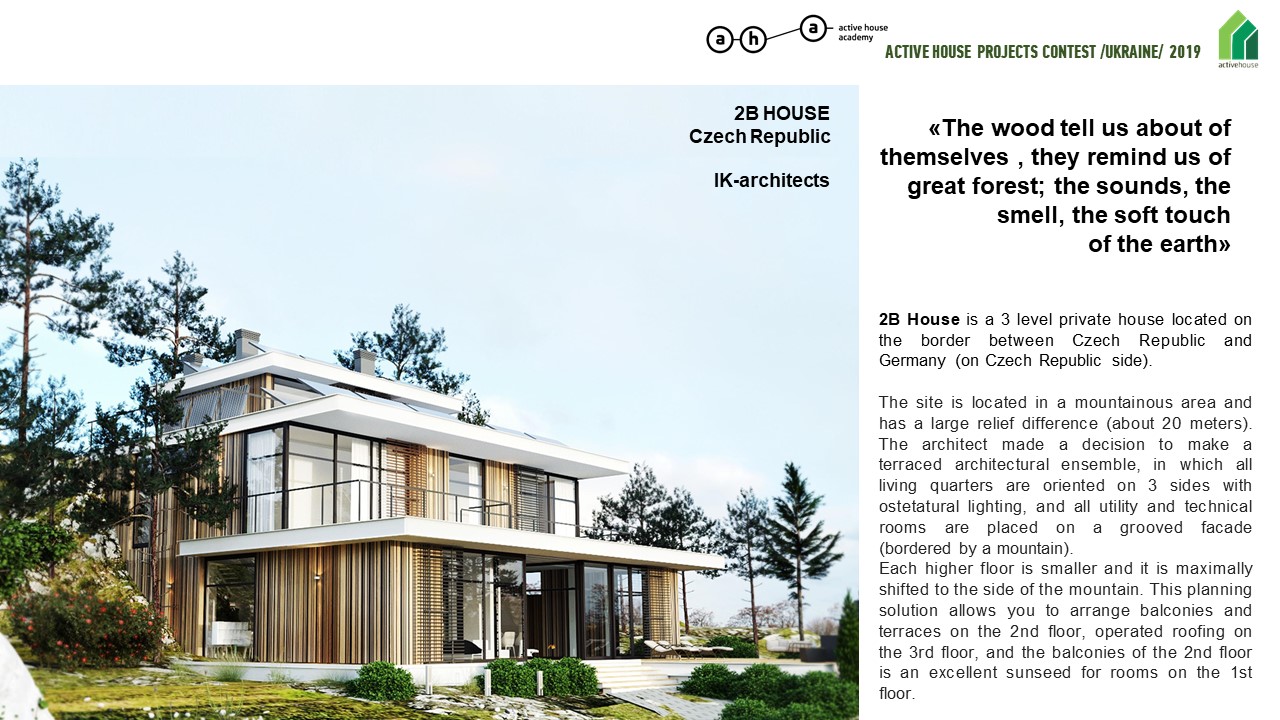

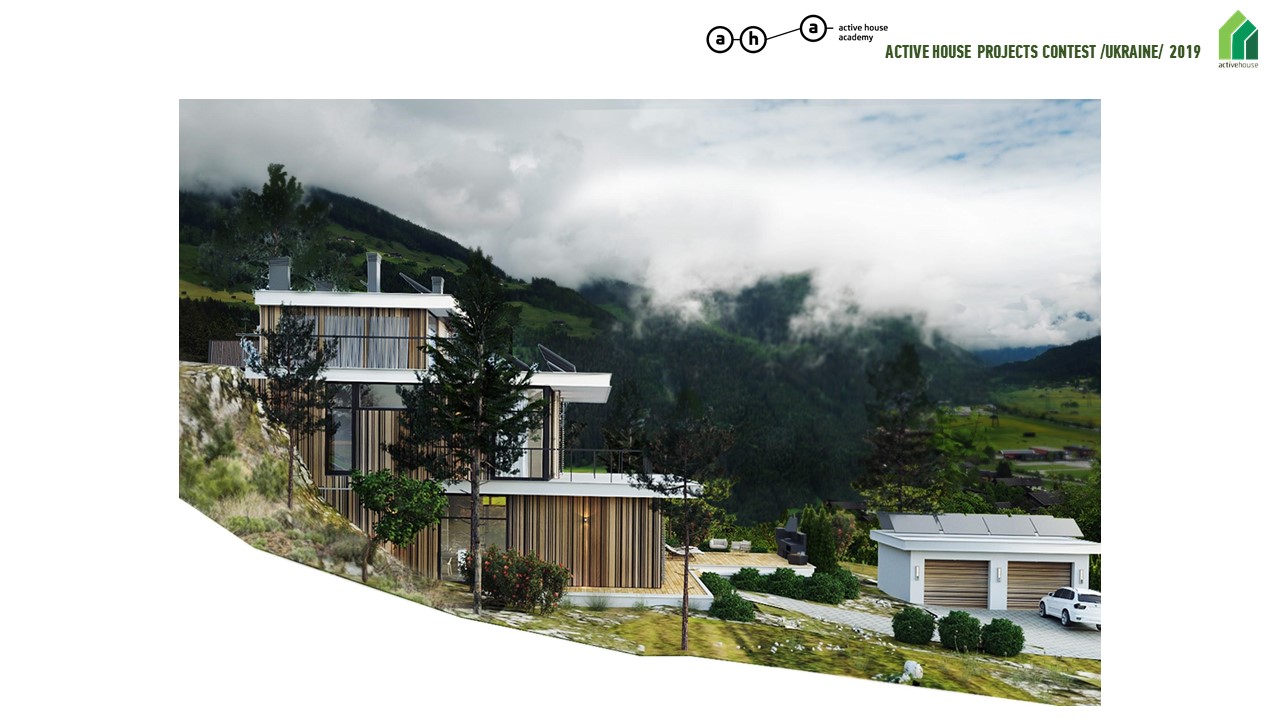

2B House — это трехуровневый частный дом, расположенный на границе между Чешской Республикой и Германией (на стороне Чешской Республики).

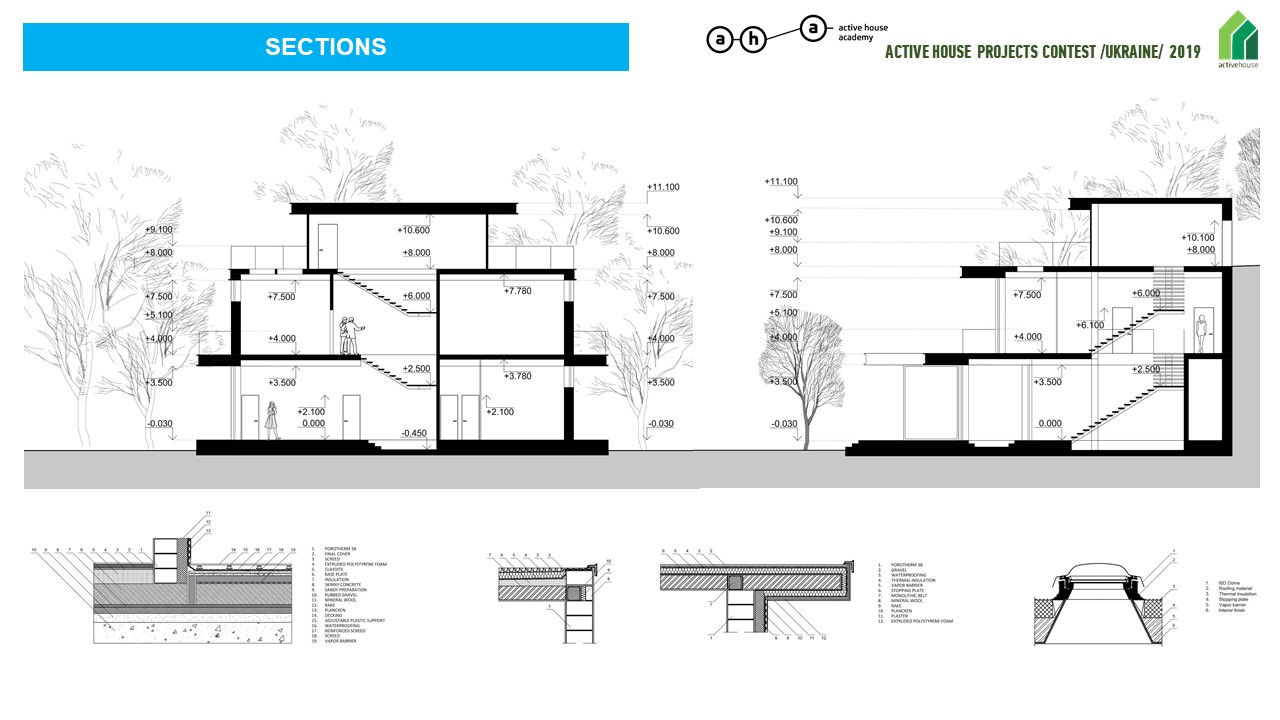

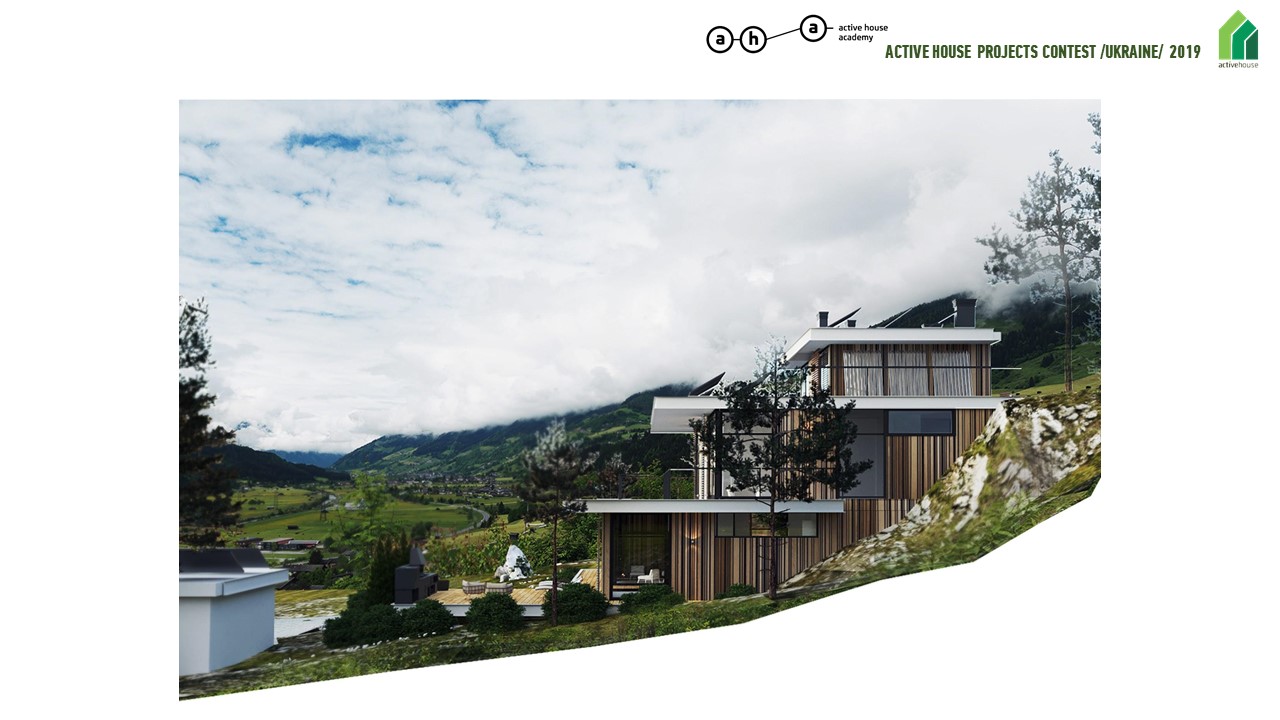

Участок расположен в гористой местности и имеет большой перепад рельефа (около 20 метров). Архитектор принял решение создать террасный архитектурный ансамбль, в котором все жилые помещения с трех сторон имеют естественное освещение, а все хозяйственные и технические помещения размещены неосвещенной естественным светом части здания (см. разрез).

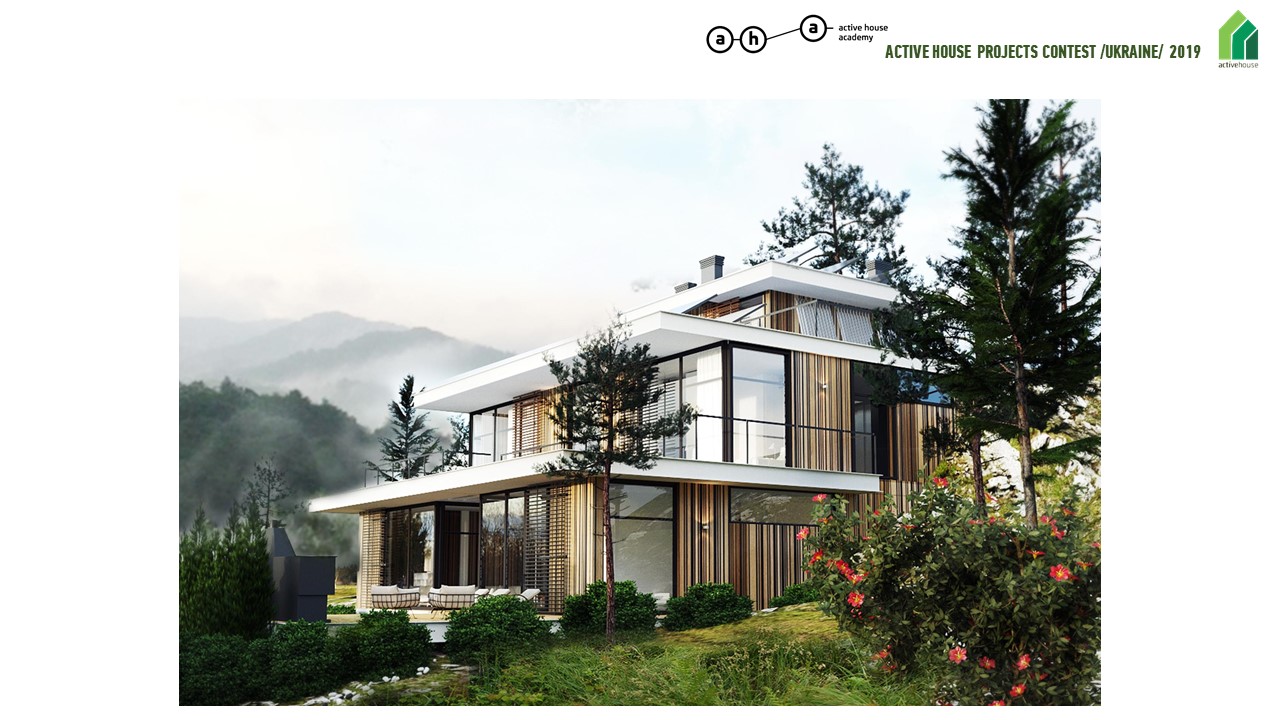

Каждый верхний этаж меньше, и он максимально смещен в сторону горы. Это планировочное решение позволяет обустроить балконы и террасы на 2-м этаже, эксплуатировать кровлю на 3-м этаже, а балконы 2-го этажа являются отличным солнечным семенем для комнат на 1-м этаже.

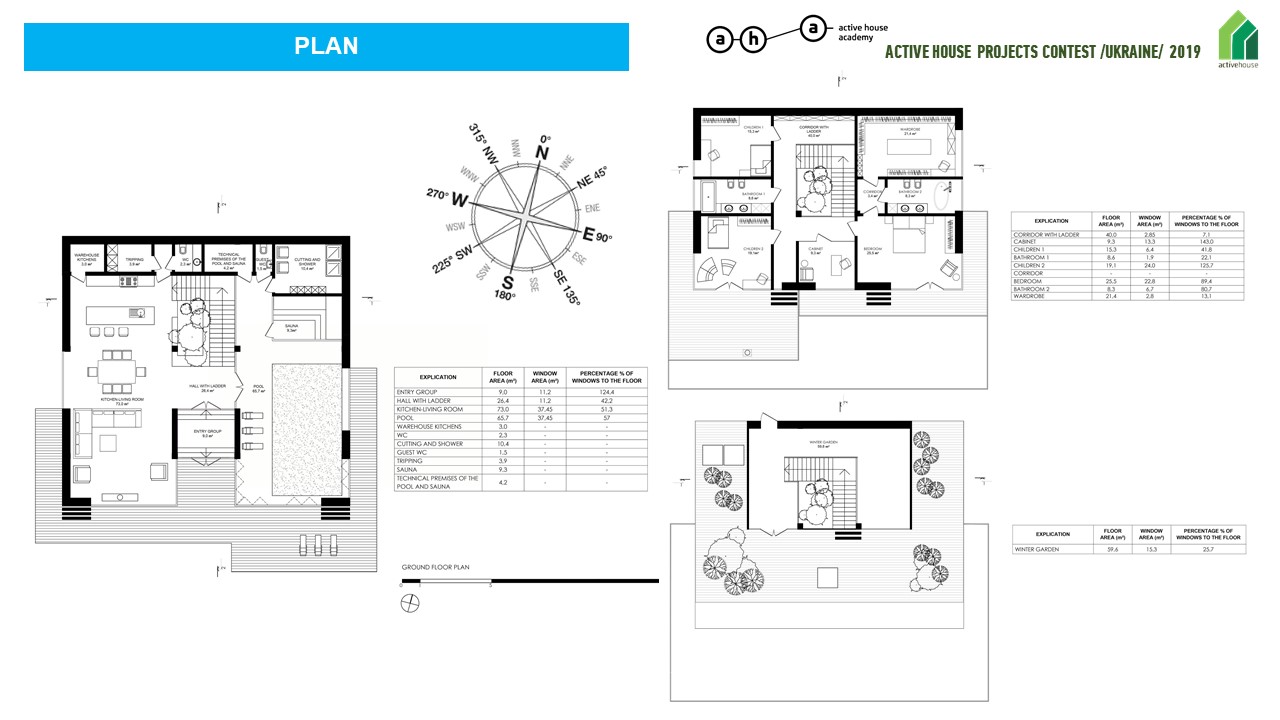

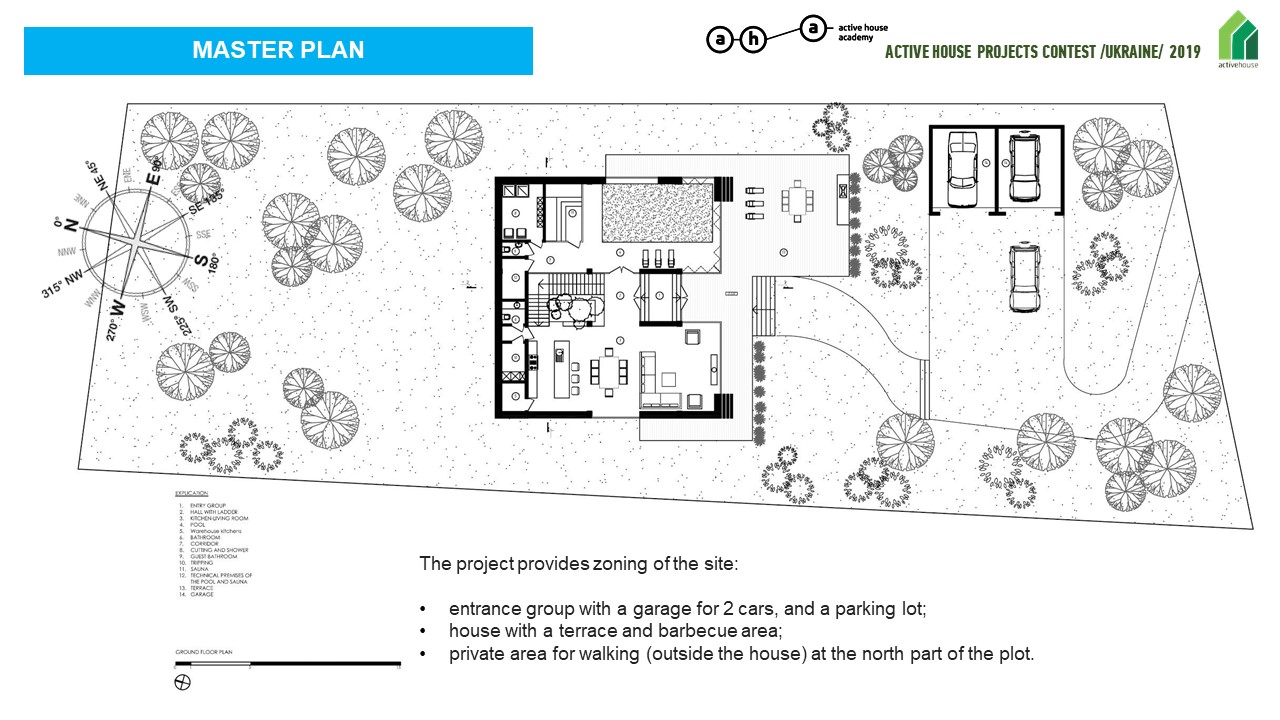

Проектом предусмотрено зонирование участка:
ОСВЕЩЕНИЕ

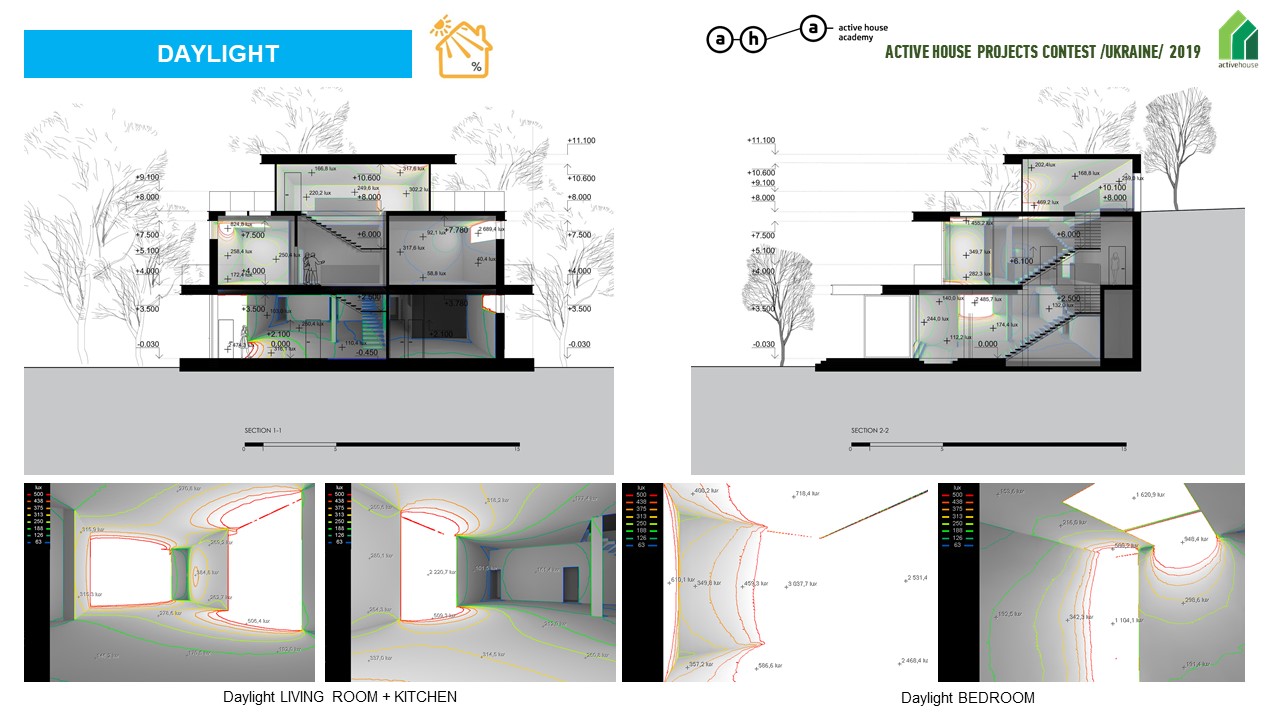

Одним из показателей комфорта Active House является КЕО (коэффициент естественной освещенности) и процент остекления в помещении относительно площади пола комнаты.

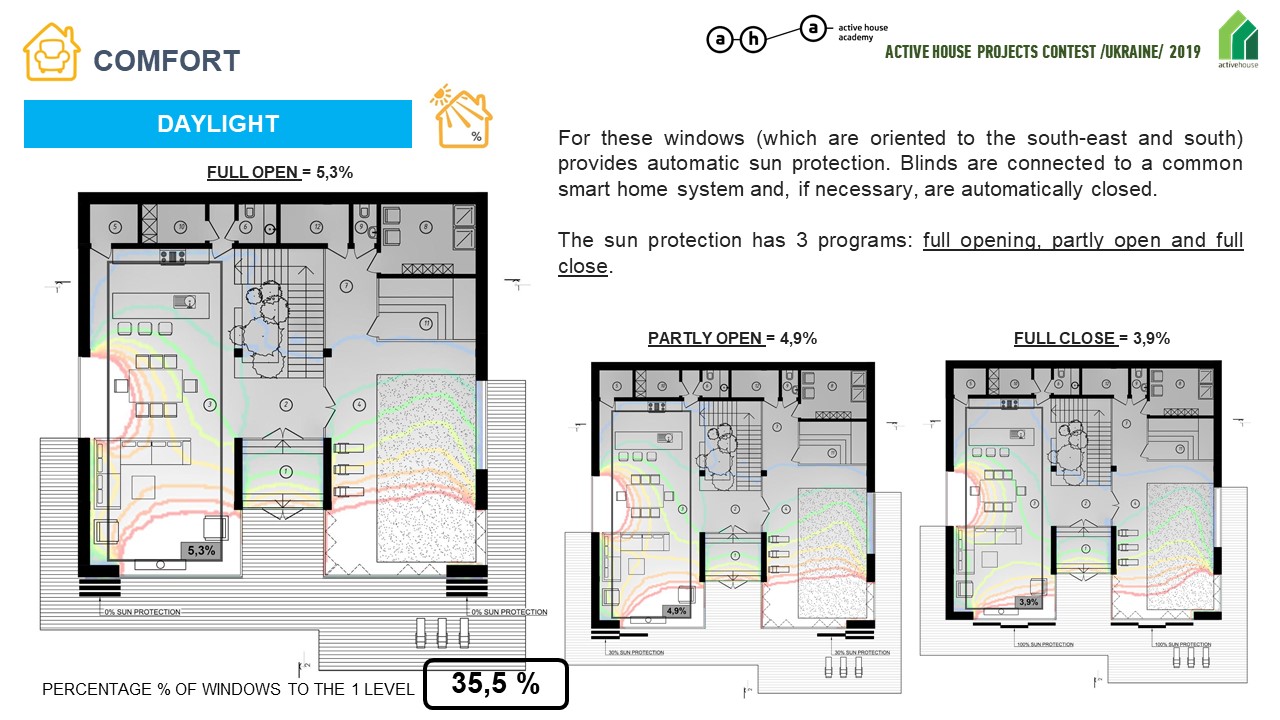

Для южных окон предусмотрена автоматическая защита от солнца. Жалюзи подключены к общей системе умного дома и, при необходимости, автоматически закрываются.

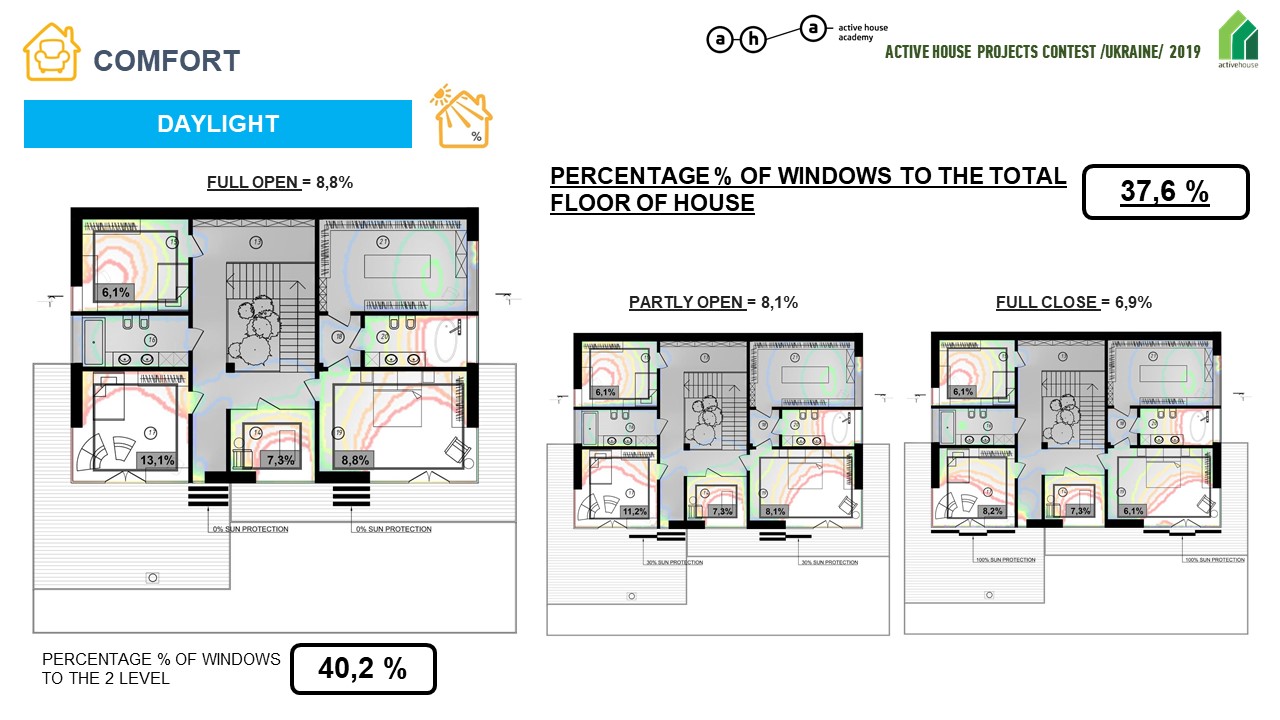

Защита от солнца имеет 3 программы: полное открытие, частично открытое и полное закрытие (см. схему).

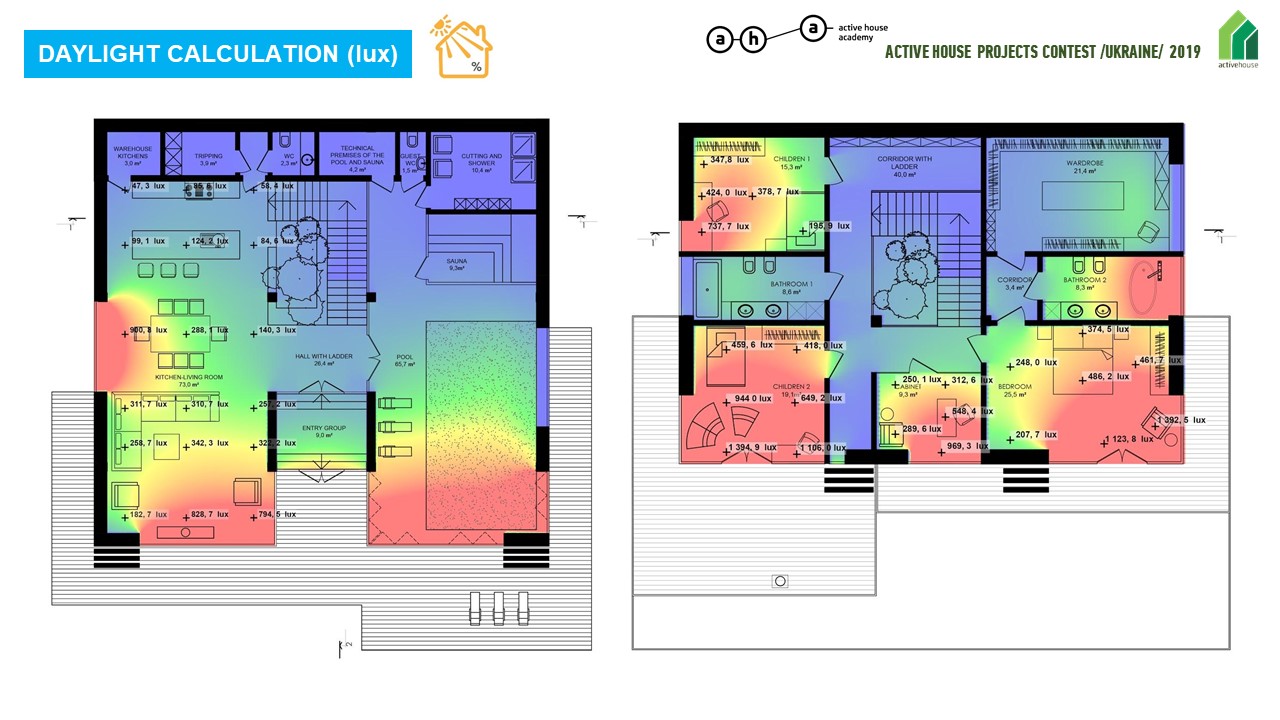

Также для обеспечения комфортного пребывания в помещении освещенность была просчитана в отдельных точках (рабочий стол в детской, кабинете; зона рабочей поверхности в кухне; зона отдыха в гостиной). Данные расчеты выполняются в Люксах.

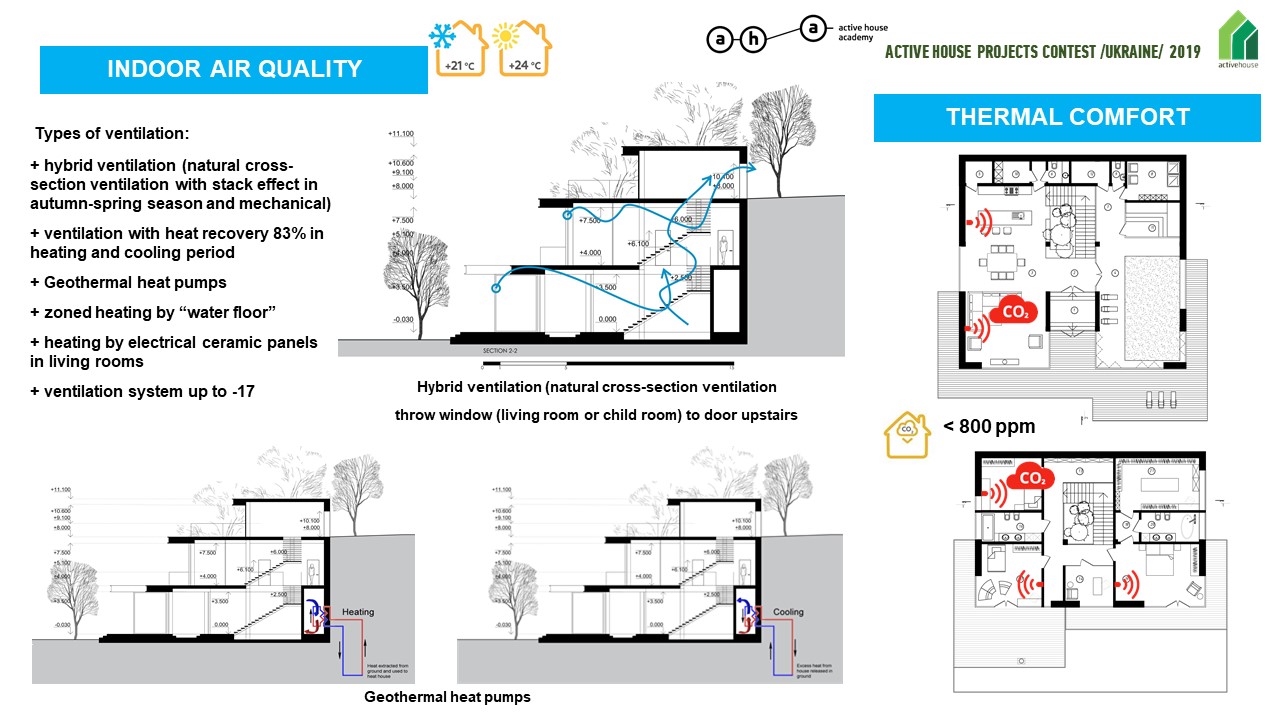

КАЧЕСТВО ВОЗДУХА
Типы вентиляции, примененные в проекте:
+ гибридная вентиляция (естественная поперечная вентиляция с эффектом стека в осенне-весенний сезон и механическая)
+ вентиляция с рекуперацией тепла 83% в период отопления и охлаждения
+ Геотермальные тепловые насосы
+ Зонное отопление «водяным полом»
+ Обогрев электрическими керамическими панелями в жилых комнатах
+ Система вентиляции до -17
Дополнительно каждая жилая комната оборудована датчиками CO2 и данный показатель должен быть <800 ppm, через систему «умного дома» ведется контроль качества воздуха.

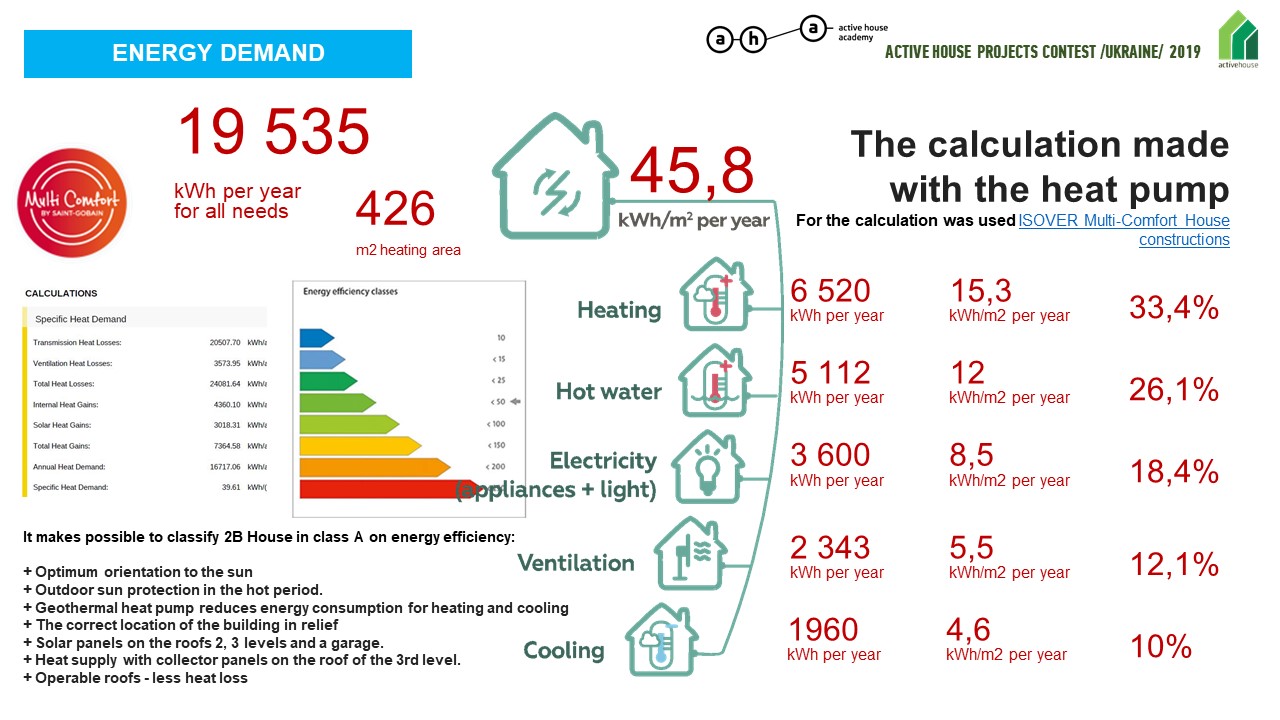

ПОТРЕБЛЕНИЕ ЭНЕРГИИ
2B House потребляет 45,8кВтч/м2 в год
Это позволяет классифицировать 2B House как класс А по энергоэффективности:
+ Оптимальная ориентация на солнце
+ Наружная защита от солнца в жаркий период.
+ Геотермальный тепловой насос снижает потребление энергии на обогрев и охлаждение
+ Правильное расположение здания в рельефе
+ Солнечные батареи на крышах 2, 3 уровня и гараж.
+ Теплоснабжение с коллекторными панелями на крыше 3-го уровня.
+ Работоспособные крыши — меньшие потери тепла
ВОЗОБНОВЛЯЕМЫЕ ИСТОЧНИКИ ЭНЕРГИИ

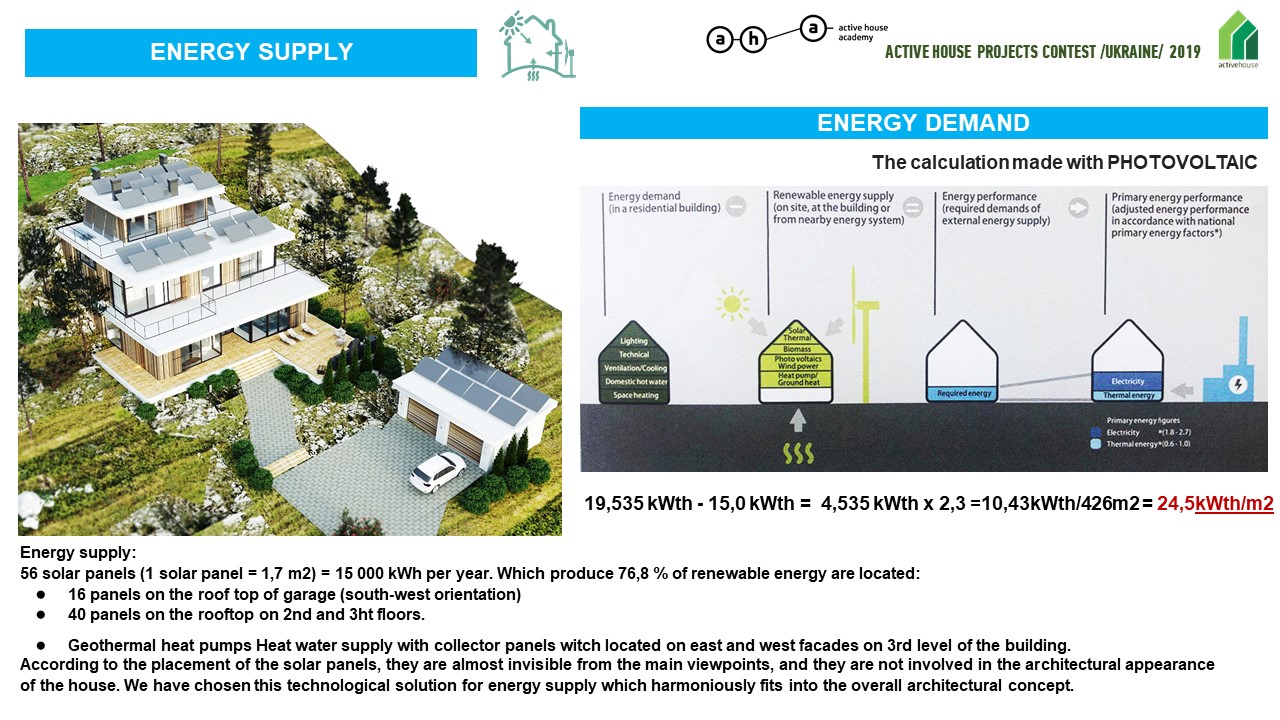

56 солнечных панелей (1 солнечная панель = 1,7 м2) = 15 000 кВтч в год., которые производят 76,8% возобновляемой энергии для здания.
Расположение:
Расположение солнечных панелей практически не видны с основных точек восприятия здания, и не участвуют в архитектурном облике дома. Мы выбрали данное технологическое решение для энергоснабжения, которое гармонично вписывается в общую архитектурную концепцию за счет террасированного здания.
Исходя из данных решений расчет первично энергии выглядит следующим образом:
19,535 kWth — 15,0 kWth = 4,535 kWth х 2,3 =10,43kWth/426m2 = 24,5kWth/m2
СОХРАНЕНИЕ ВОДЫ:

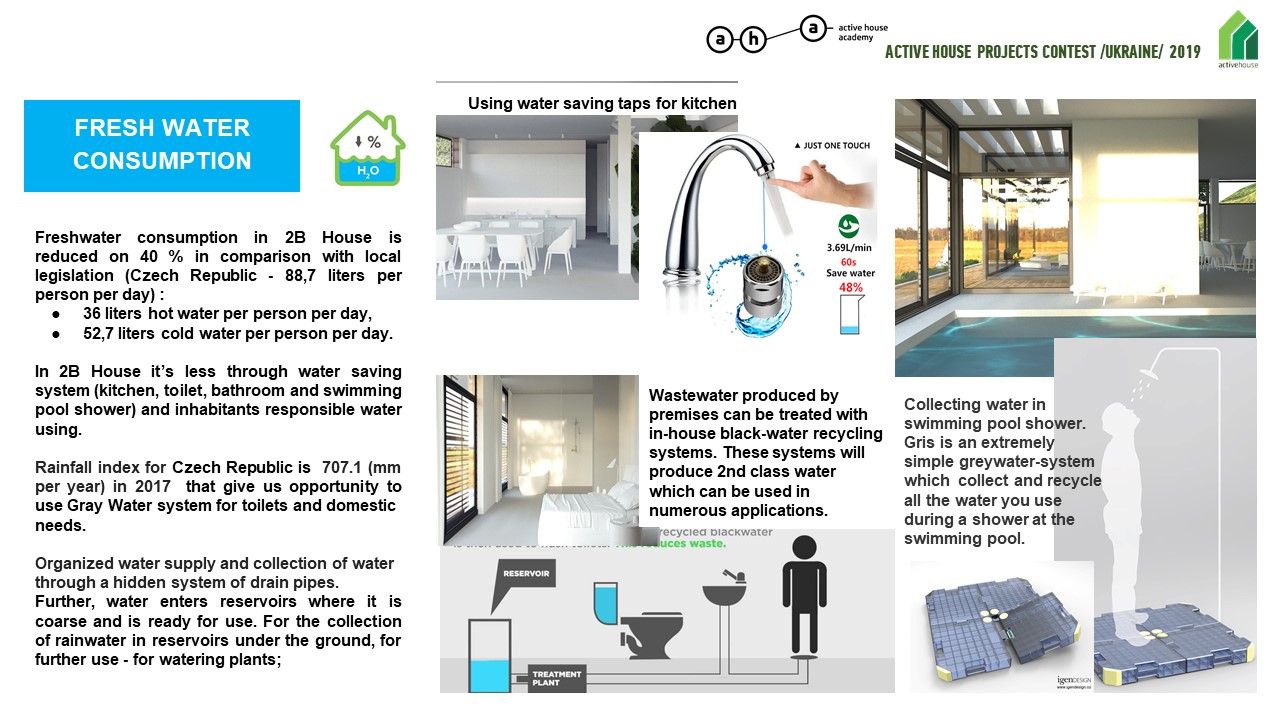

Потребление пресной воды в 2B House снижено на 40% по сравнению с местным законодательством (Чехия — 88,7 литра на человека в день):
В 2B House экономия воды обеспечивается за счет внедрения специальной фурнитуры для экономии воды (кухня, туалет, ванная комната и душ у бассейна), а также ответственным потреблением воды жителями дома.
Индекс дождевых осадков для Чешской Республики в 2017 году составляет 707,1 (мм в год), что дает нам возможность использовать систему Grey Water для туалетов и бытовых необходимо. Организовано водоснабжение и сбор воды через скрытую систему водосточных труб. В помещении бассейна в душевых используются поддоны со встроенным резервуаром для сбора воды, с целью дальнейшего использования.
СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

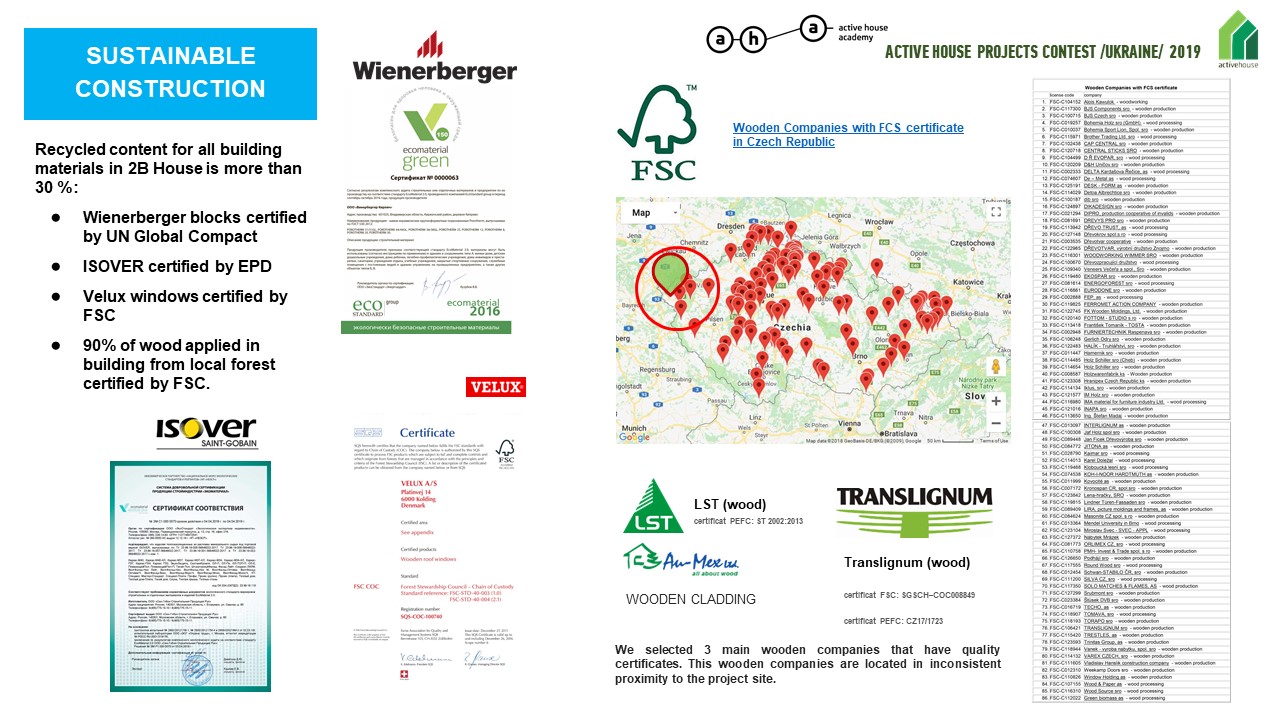

Процент строительных материалов, поддающихся переработке в 2B House составляет более 30% и сертифицированы EPD и FSC:
Проект 2B House вошел в число финалистов проекта по мнению международного жюри.
Конкурсные работы оценивали директор Института пассивного дома и активного дома Италии Гюнтер Гантиолер (Günther Gantioler, Passive House and Active House Institute Italy), член совета директоров Международного альянса активного дома Эмилия-Черная Младина (Emilia-Cerna Mladin, Румыния), архитектор Массимилиано Аззолини ( Massimiliano Azzolini, Италия), руководитель ООО «Энергетическое агентство» Алексей Тарнагурський (Украина), кандидат архитектурных наук Лариса Шулдан (Украина) и архитектор Владимир Йосипчук (Украина).
Событие Active House Days in Ukraine 2019 проводилось для архитекторов, дизайнеров, инженеров, строителей, экологов и застройщиков и включала лекции по созданию активных домов.
В рамках Active House Days in Ukraine 2019 было представлено 13 проектов, разработанные с применением принципов активного дома и которые могут быть реализованы в ближайшие два года.
